Rám podvozku VÚKV typ 8-807.8

Vlastní konstrukce rámu podvozku je svařena ze dvou podélníků a dvou příčníků, doplněná přivařenou konzolou příčného tlumiče. Podélníky a příčníky jsou sestaveny z ocelových plechů svařených do skříňového profilu.

Na rámu jsou upevněny vodící trny ložiskových skříní, narážky vymezující pohyby vozové skříně vůči rámu podvozku, příčný tlumič, táhla s pružným uložením pro podélné vedení podvozku a brzdové pákoví.

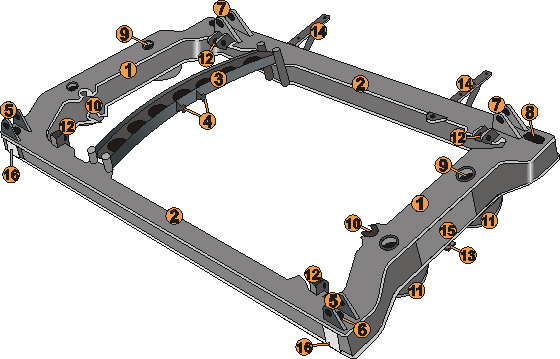

rám
1 podélník9 otvor pro vodící trn
2 čelník10 uložení táhla podélného vedení
3 konzola příčného tlumiče11 talíř pružiny
4 uchycení příčného tlumiče12 kozola závěsu brzdové rozpory
5 konzola závěsu skříně13 svislá narážka
6 otvor pro závěs skříně14 vodítko vahadla brzdy
7 konzola úhlové páky15 narážka vymezení vůle příčného vypružení
8 otvor pro závěs skříně16 narážka podélného vedení podvozku
