Rám podvozku 26.2.8

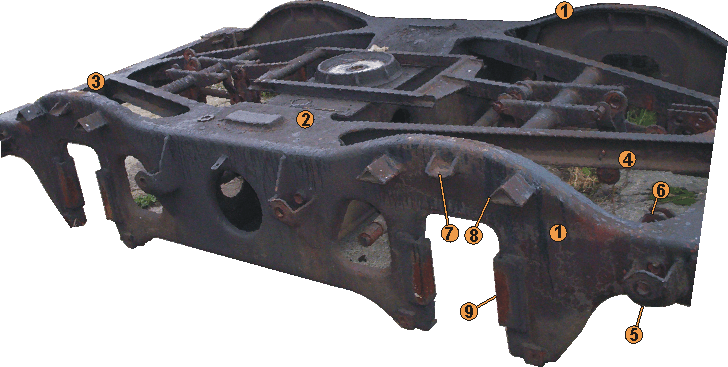

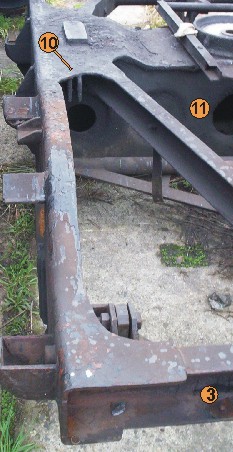

Vlastní svařovaná konstrukce rámu se skládá ze dvou plechových lisovaných podélníků 1, hlavního příčníku skříňového tvaru svařeného z plechu 2 na kterém je umístěna otočná vazba mezi podvozkem a skříní vozu (dvě postranní kluznice a kulová torna). Dalšími součástmi rámu podvozku jsou dva čelníky 3 a čtyři šikmé výztuhy 4, které jsou vázány ve styčnicích 10. Konstrukci rámu ještě zesilují stojiny 11.

Ke konstrukci rámu jsou upevněny:

5	Lůžko závěsu pružnice
6	Upevnňovací prvky brzdy
7	Narážka pružnice
8	Záchytka pružnice
9	Vodící příložka rozsochy
