Uložení skříně vozu na podvozku podvozku Ringhoffer-Tatra

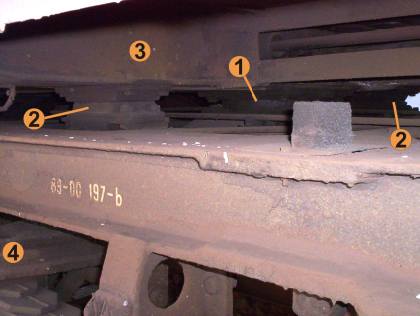

obr.1: uložení skříně vozu na podvozku

Hlavní příčník spodku skříně vozu 3 je na kolébku podvozku 4 otočně uložen pomocí ploché torny 1 a dvojice neodpružených kluznic 2.

Torna přenáší na kolébku většinu hmotnosti skříně vozu a veškeré síly vznikající mezi kolébkou podvozku a skříní vozu ve vodorovné rovině. Torna umožňuje otáčení podvozku vůči skříni vozu okolo svislé osy, neumožňuje však žádoucí náklon kolébky podvozku vůči skříni vozu. Náklon rámu podvozku vůči skříni vozu je umožněn deformací podélně uložených pružnic druhotného vypružení.

Pevné ocelové kluznice mají pouze zajišťující funkci, odlehčují klopné momenty vznikající v torně působením odstředivé síly na vozovou skříň při jízdě obloukem.
