Brzda podvozku Tatra 1-740

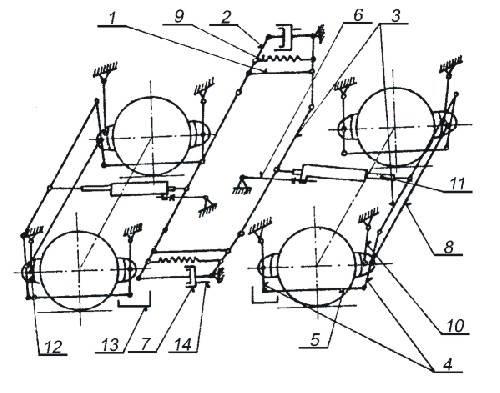

Kompletní sestava mechanické části brzdy, včetně brzdových válců je umístěna na rámu podvozku, dvojkolí jsou obrzděna oboustranně jednošpalíkovými brzdovými zdržemi.

1. Spojnice převodnic

2. Převodnice

3. Malá rozpora

4. Svislá páka

5. Táhlo

6. Regulační tyč

7. Šestipalcový brzdový válec

8. Rozpora zdrží

9. Vratná pružina

10. Závěska zdrže

11. Stavěč odlehlosti zdrží

12. Brzdová zdrž jednošpalíková

13. Záchytka rozpory

14. Pryžová spojka
