Podvozek Tatra 1-740

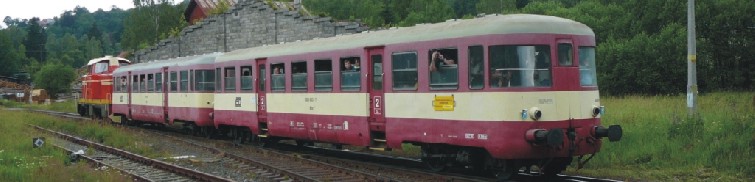

Prototyp vozu Balm (pro rozlišení označovaný též jako Balm-k, krátký Balm; nebo také Balm 18,5 m) byl vyroben v roce 1958. Vozy Balm (od roku 1983 Bix, od roku 2001 Btx) byly vyráběny ve dvou sériích: I. série 1960-1962, II. série 1965-1966. Dvounápravové běžné podvozky lehké stavby byly též určeny pro motorové vozy řady M 240.0 (820).

Výrobce	Tatra n.p.Studénka
Hmotnost	4300 kg
Nejvyšší povolená rychlost	90 km/h
Rozvor podvozku	2300 mm
Vzor nápravového ložiska	71 V

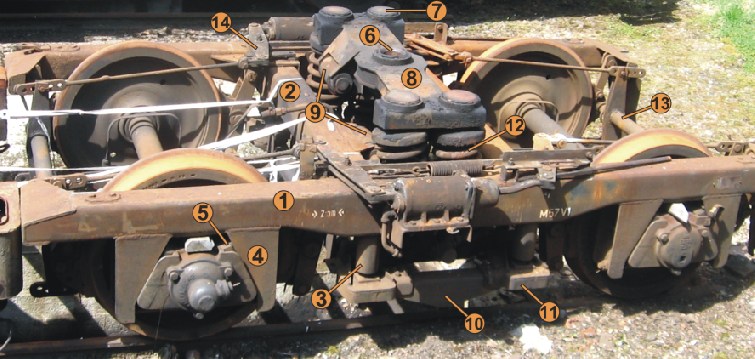

obr.1: běžný podvozek motorového vozu řady M 240.0 (820)

• Rám podvozku
  • 1 podélník
  • 2 příčník
  • 3 lůžko závěsu kolébky
• Vedení a vypružení ložiskové skříně
  • 4 konzola vedení dvojkolí
  • 5 pryžové prvotní vypružení
• Uložení skříně vozu na podvozek
  • 6 pryžové pouzdro pro otočný čep
  • 7 postranní kluznice
• Druhotné vypružení
  • 8 kolébka
  • 9 ojnice vedení kolébky
  • 10 jho pružin druhotného vypružení
  • 11 pryžové uloženi závěsů
  • 12 pružina prvotního vypružení
• Brzda
  • 13 brzdová rozpora
  • 14 převodnice
